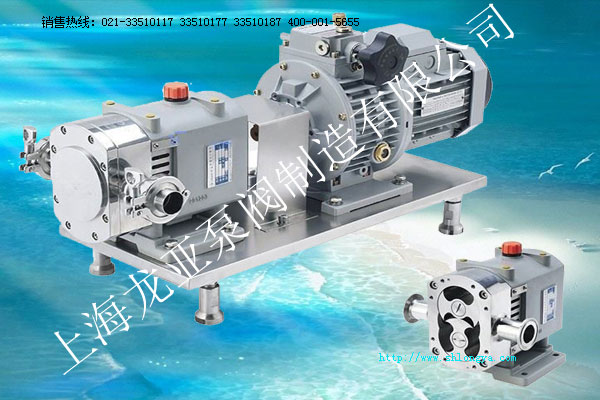

LQ3A不銹鋼轉子泵(羅茨泵、凸輪泵)
LQ3A不銹鋼轉子泵概述與用途：
LQ3A不銹鋼轉子泵（也稱羅茨泵），系引進GWXJ技術，經消化吸收，精心設計，研制而成，在目前GNTL產品中處較XJ的地位，因?yàn)樗粌H具備所有轉子泵（例：齒輪泵、凸輪泵、螺桿泵……〕的共性，更有它的輸送高粘度物料的特性，所以，我們又把這種泵稱為膠體輸送泵。
LQ3A不銹鋼轉子泵工作原理：
電動機通過減速器減速來帶兩個同步反轉動的轉子在旋轉過程中于進口處產生吸力（真空度），從而吸入所要輸送的物料。兩轉子將轉子室分隔幾個小空間，并按A→B→C→D的次序運轉；運轉Z位置A 時，只有 I 室中充滿介質；到位置B時，B室中封閉了部分介質；到位置C時，A 室中也封閉了部分介質；到位置D 時，A、B 室與 II 室相通，介質既被輸送Z出料口。
LQ3A不銹鋼轉子泵適用范圍：
乳品：乳酪塊及乳清。
飲料：啤酒、麥芽汁、酵母、汽水、水果濃縮液、果汁飲料。
食品：番茄醬、水果泥、蔬菜糊、布丁、果醬、果凍、調味劑、水果餡、甜味料、酵母泥、沙拉調味料、面色糕點、內糜、碎肉、網油及食用油。
糖果：糖漿、X奶油餡、巧克力。
化妝品：面膏及洗液、發型凝膠、染發劑、香精油。
化工類：脂肪、溶劑、樹脂及聚合物、染料。
LQ3A不銹鋼轉子泵產品特點：
(1）凡與介質（物料）接觸部位均采用不銹鋼制造（材質SUS304、AISI316、316L）完全符合衛生標準。
（2）適合輸送高粘度、濃度及任何含顆粒的介質（物料）。
（3)適用溫度-30℃～200℃。
(4)壓力高，適用長距離與高阻力定量輸送。
(5)轉速低，一般在200rpmZ600rpm之間，經其輸送的物料保持原有的品質不變，不起任何理化反應。
(6)轉子與轉子之間J無接觸，長期使用亦無磨損，運轉平穩，故噪音低。
(7)裝拆簡單容易，方便清洗，保持衛生清潔。
上海龍亞LQ3A不銹鋼轉子泵性能參數：
|
產品型號
|
每百轉排量
|
建議調速范圍
|
轉子泵流量
|
電機功率
|
進、出口管徑
|
|
（L）
|
(R/Min)
|
（L/H）
|
（KW）
|
（mm）
|
|
|
LQ3A-3
|
3
|
200-500
|
300-800
|
0.55
|
Ø25×1.5
|
|
LQ3A-6
|
6
|
650-1600
|
0.75
|
Ø25×1.5
|
|
|
LQ3A-8
|
8
|
850-2160
|
1.5
|
Ø25×1.5
|
|
|
LQ3A-12
|
12
|
1300-3200
|
2.2
|
Ø38×1.5
|
|
|
LQ3A-20
|
20
|
2100-5400
|
3
|
Ø38×1.5
|
|
|
LQ3A-30
|
30
|
200-400
|
3200-6400
|
4
|
Ø42×1.5
|
|
LQ3A-36
|
36
|
3800-7600
|
4
|
Ø42×1.5
|
|
|
LQ3A-52
|
52
|
5600-11000
|
5.5
|
Ø51×1.5
|
|
|
LQ3A-66
|
66
|
7100-14000
|
7.5
|
Ø63.5×2
|
|
|
LQ3A-78
|
78
|
9000-18000
|
7.5
|
Ø63.5×2
|
|
|
LQ3A-100
|
100
|
1100-22000
|
11
|
Ø76×2
|
|
|
LQ3A-135
|
135
|
15000-30000
|
15
|
Ø89×2
|
|
|
LQ3A-160
|
160
|
17000-35000
|
18.5
|
Ø89×2
|
|
|
LQ3A-200
|
200
|
20000-43000
|
22
|
Ø100×2
|
以下是2013年前款式參數：
| 產品型號 | 每100r排量（L） | 建議調速范圍 | 對應流量 | 電機功率 |
| （rpm） | （L/H） | （KW） | ||
| LQ3A-6 | 6 | 200～500 | 650～1600 | 1.5 |
| LQ3A-8 | 8 | 200～500 | 850～21600 | 1.5 |
| LQ3A-12 | 12 | 200～500 | 1300～3200 | 2.2 |
| LQ3A-20 | 20 | 200～500 | 2100～5400 | 3 |
| LQ3A-30 | 30 | 200～400 | 3200～6400 | 4 |
| LQ3A-36 | 36 | 200～400 | 3800～7600 | 5.5 |
| LQ3A-52 | 52 | 200～400 | 5600～11000 | 5.5 |
| LQ3A-66 | 66 | 200～400 | 7100～14000 | 7.5 |
| LQ3A-78 | 78 | 200～400 | 9000～18000 | 7.5 |
| LQ3A-100 | 100 | 200～400 | 11000～22000 | 11 |
| LQ3A-135 | 135 | 200～400 | 15000～30000 | 11 |

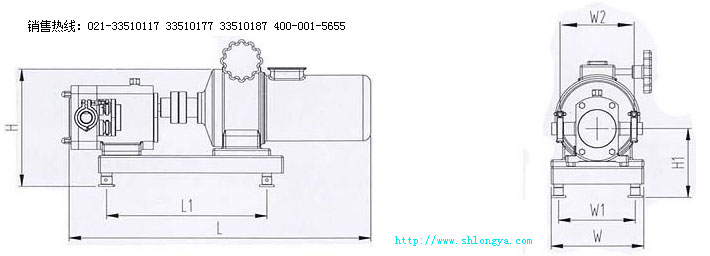

LQ3A系列轉子泵安裝尺寸圖（外形尺寸表）：
|
產品型號
|
R
|
L
|
H
|
H 1
|
W
|
W 1
|
|
LQ3A-6
|
Ø50.5
|
780
|
390
|
170
|
190
|
240
|
|
LQ3A-8
|
Ø50.5
|
850
|
400
|
170
|
190
|
280
|
|
LQ3A-12
|
Ø50.5
|
980
|
450
|
185
|
220
|
330
|
|
LQ3A-20
|
Ø50.5
|
1000
|
450
|
190
|
250
|
330
|
|
LQ3A-30
|
Ø63.5
|
1050
|
480
|
220
|
270
|
350
|
|
LQ3A-36
|
Ø63.5
|
1100
|
490
|
220
|
270
|
360
|
|
LQ3A-52
|
Ø77.5
|
1250
|
580
|
260
|
270
|
480
|
|
LQ3A-66
|
Ø77.5
|
1250
|
600
|
260
|
270
|
480
|
|
LQ3A-78
|
Ø77.5
|
1270
|
600
|
295
|
370
|
480
|
|
Ø91
|
1320
|
670
|
295
|
370
|
480
|
|
|
LQ3A-135
|
Ø106
|
1500
|
670
|
295
|
370
|
480
|
|
LQ3A-160
|
Ø106
|
1600
|
700
|
310
|
380
|
500
|
|
LQ3A-200
|
Ø119
|
1650
|
700
|
310
|
380
|
500
|
注：本表中所標注的單位為mm，表內LQ3A轉子泵的接口尺寸是按常采用卡箍快裝式連接端頭直徑尺寸為準。
本系列泵可定制移動式小車，成為“LQ3A型移動式轉子泵”；
如配置無極調速電機，成為“LQ3A型無極調速轉子泵”；
如配置齒輪定速電機，成為“LLQ3A型齒輪定速轉子泵”；
如配置變頻調速電機，成為“LLQ3A型變頻調速轉子泵”；
如配置料斗，成為“LLQ3A型料斗式轉子泵”。
|
